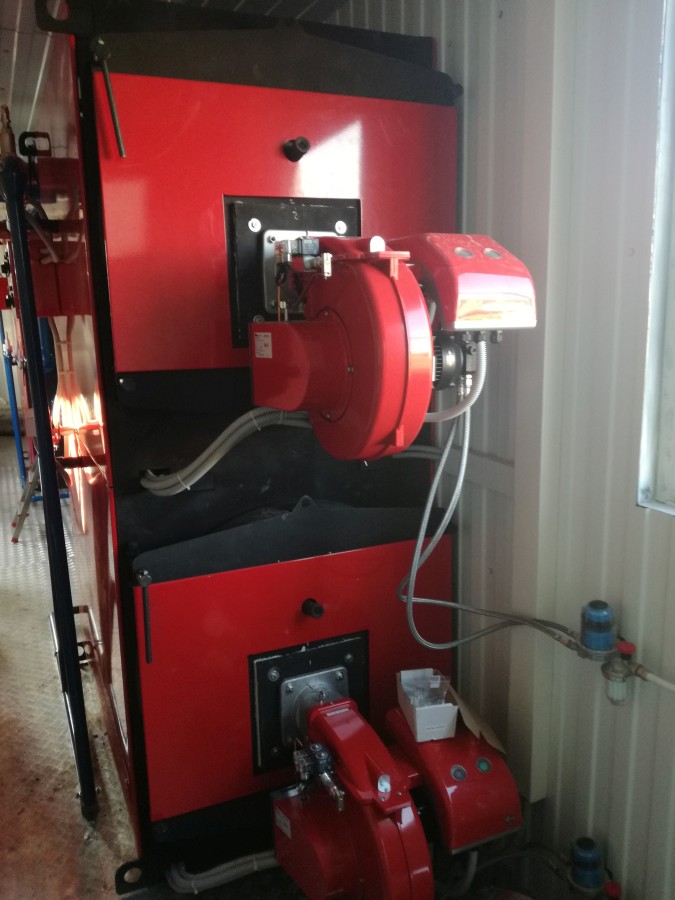

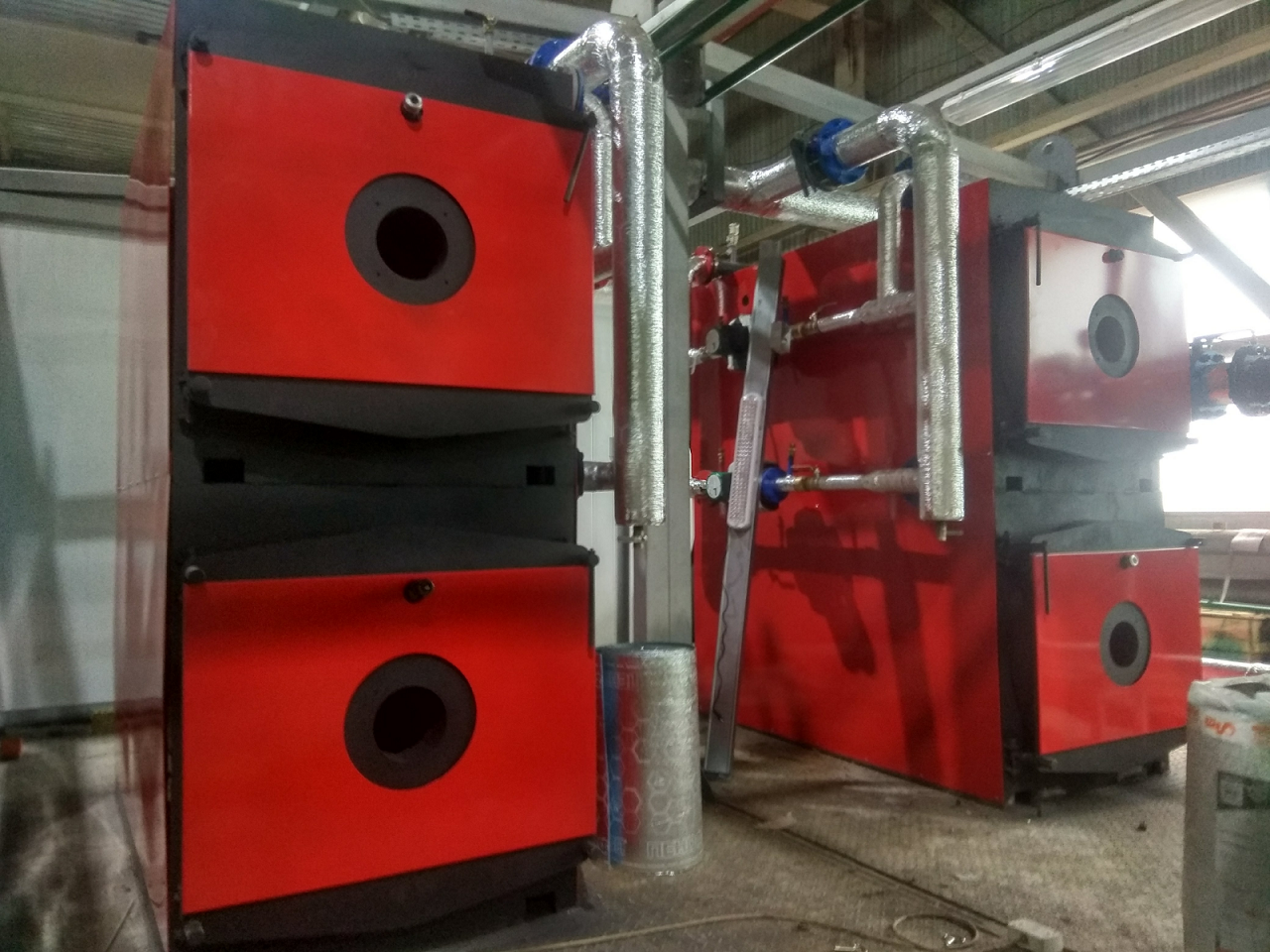

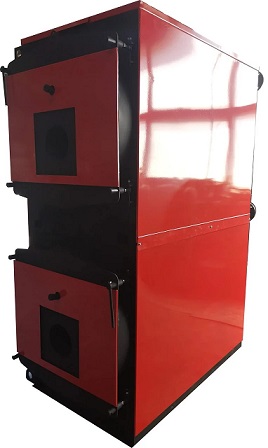

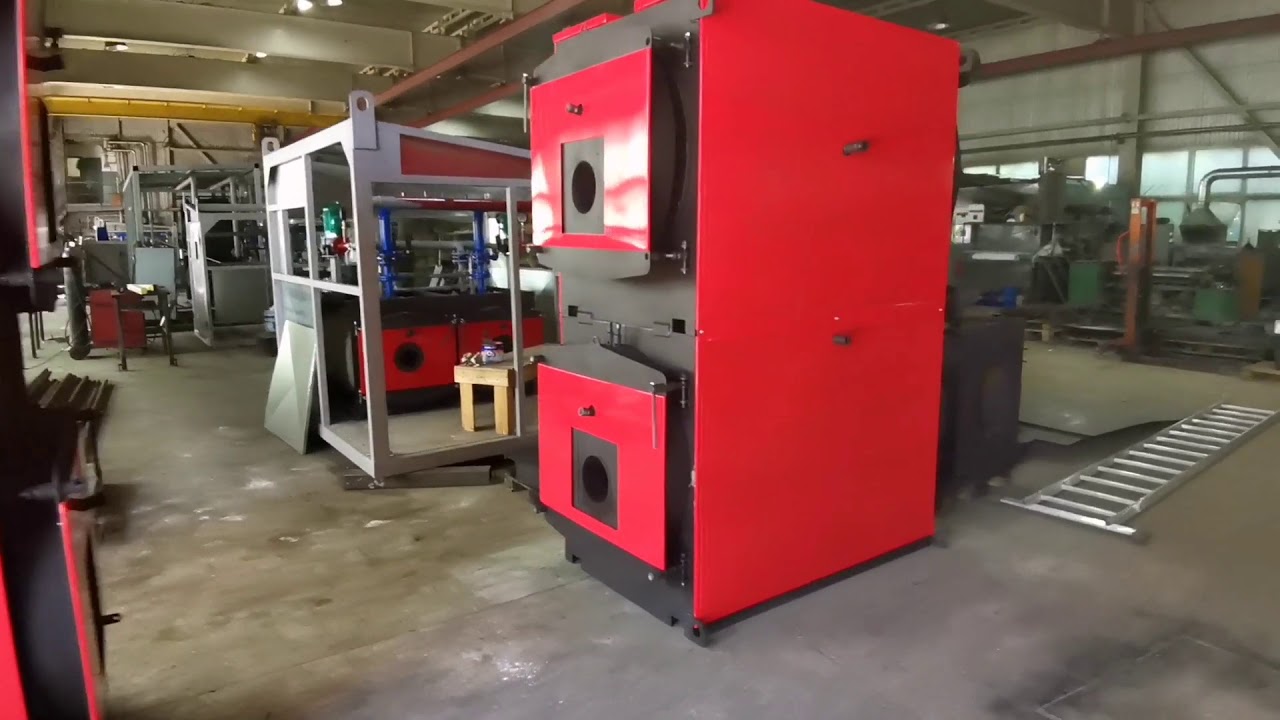

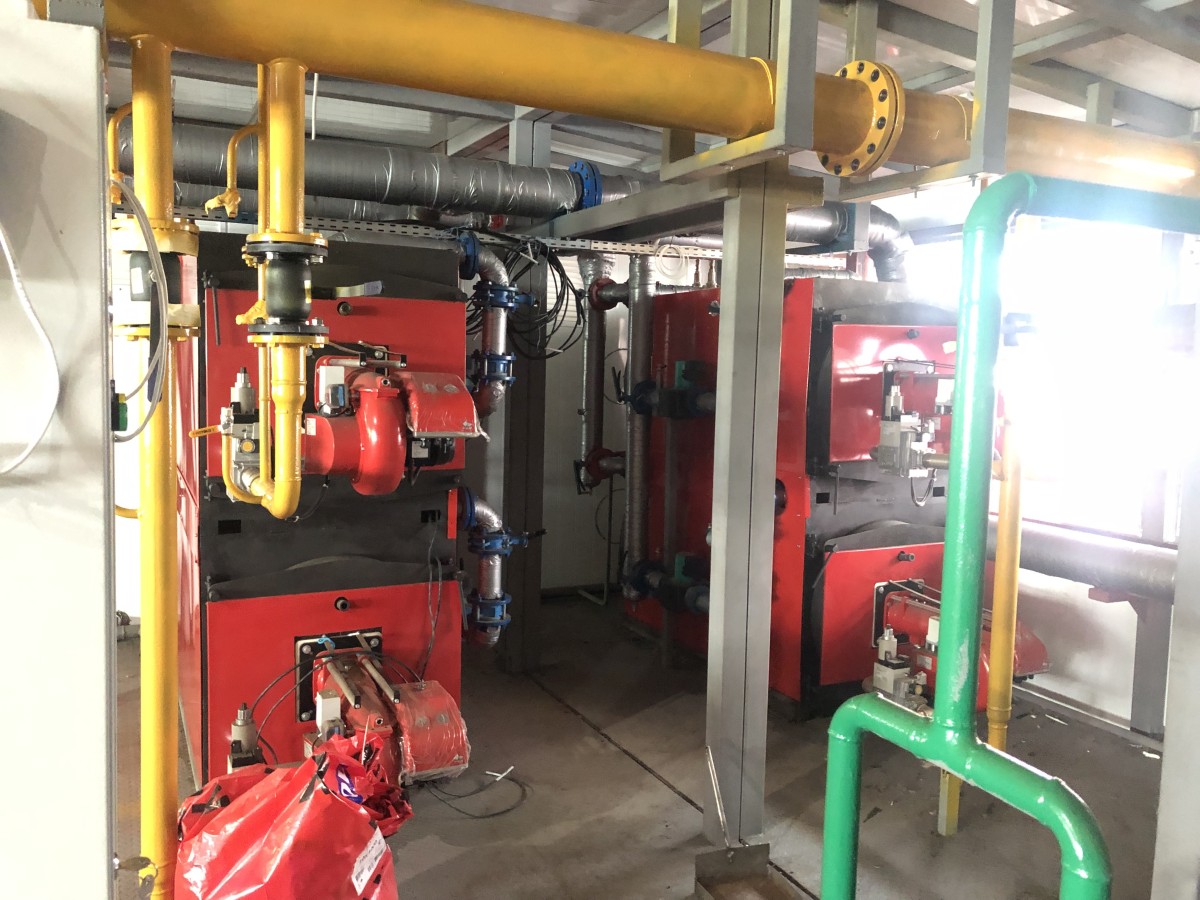

Котел состоит из двух одинаковых водогрейных жаротрубных модулей, расположенных один над другим или рядом. Каждый модуль представляет собой водогрейный жаротрубный стальной котел с реверсивной топкой. Оба модуля имеют общую теплоизоляцию и обшивку из листовой стали с окраской порошковой эмалью.
Отсутствие дымогарных труб в нижней части котлового блока позволяет избежать зон с пониженной циркуляцией теплоносителя, являющейся причиной образования шлаков.
В комплектацию котла входят: термостатическая панель управления, ответные фланцы для гидравлических соединений, монтажный фланец под горелку, турбулизаторы.
Топливо:
— природный газ при теплоте сгорания Qi= 8700 ккал/нм³
— дизельное топливо при теплоте сгорания Qi= 10200 ккал/кг с максимальной вязкостью 1,5° Е при 20°C
— мазут при теплоте сгорания Qi=9700 ккал/кг с максимальной вязкостью 100° Е при 80°C.
Водогрейный стальной двухходовой котел вертикальной компоновки W 1200 номинальной мощностью 1200 кВт. Размеры.
|
N1 — присоединение прямого потока DN80 |
N3 — присоединение предохранительных клапанов 1”¼ |
|
N2 — присоединение обратного потока DN80 |
N4 – патрубок заполнения и дренажа котла 1” |

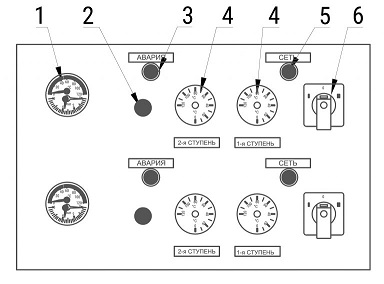

Термостатическая панель управления котлов серии W.
|
1. Термоманометр 2. Блокирующий термостат 3. Световой индикатор аварии 4. Регулирующий термостат второй ступени горелки 5. Регулирующий термостат первой ступени горелки 6. Выключатель Регулирующие термостаты имеют рабочее поле от 55°С до 110°С и настраиваются посредством передней рукоятки управления. Блокирующий термостат имеет фиксированную настройку (120-6)°С и ручную перезарядку.
|
Основные тех. характеристики котлов моделей от W 70/70 до W 350/350
|
Модель котла |
W 70/70 |
W 100 /100 |
W 150 /150 |
W 200 /200 |
W 250 /250 |
W 300 /300 |
W 350 /350 |
| Теплопроизводительность, кВт |
140 |
200 |
300 |
400 |
500 |
600 |
700 |
| Коэффициент полезного действия (брутто), % |
92,11 |
92,11 |
92,02 |
91,74 |
91,91 |
92,31 |
92,11 |
| Максимальное рабочее давление, МПа (бар) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
| Сопротивление камеры сгорания, мбар |
1,4 |
1,5 |
1,6 |
1,8 |
2 |
2,9 |
4,1 |
| Объем водяной полости, л |
288 |
288 |
388 |
388 |
640 |
640 |
900 |
| Максимальная рабочая температура воды, º С |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
| Минимальная t воды в обратном трубопроводе, º С, на газообразном/жидком топливе |
55 / 60 |
55 / 60 |
55 / 60 |
55 / 60 |
55 / 60 |
55 / 60 |
55 / 60 |
| Температура дымовых газов, º С |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
| MAX расход газа, м³/ч |
16,4 |
23,4 |
35,1 |
46,7 |
58,4 |
70,1 |
81,8 |
| Площадь отапливаемого помещения в м², до: |
1400 |
2000 |
3000 |
4000 |
5000 |
6000 |
7000 |
| Электрическое подключение |
220 В, 50 Гц |
220 В, 50 Гц |
220 В, 50 Гц |
220 В, 50 Гц |
220 В, 50 Гц |
220 В, 50 Гц |
220 В, 50 Гц |
| Номинальный диаметр присоединения контура |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 65 |
DN 65 |
| Диаметр дымохода, мм |
200 |
200 |
250 |
250 |
250 |
250 |
250 |
| Масса нетто, кг |
650 |
670 |
730 |
770 |
870 |
1140 |
1360 |
Основные тех.характеристики котлов моделей от W 400/400 до W 600/600
|
Модель котла |
W 400 /400 |
W 500 /500 |
W 600 /600 |
| Теплопроизводительность,кВт |
800 |
1000 |
1200 |
| Коэффициент полезного действия (брутто), % |
92,17 |
92,25 |
92,26 |
| Максимальное рабочее давление, МПа (бар) |
0,6 (6) |
0,6 (6) |
0,6 (6) |
| Сопротивление камеры сгорания, мбар |
4,2 |
4,2 |
6,4 |
| Объем водяной полости, л |
980 |
1060 |
1290 |
| Максимальная рабочая температура воды, º С |
95 |
95 |
95 |
| Минимальная t воды в обратном трубопроводе, º С, на газообразном/жидком топливе |
55 / 60 |
55 / 60 |
55 / 60 |
| Температура дымовых газов, º С |
180 |
180 |
180 |
| MAX расход газа, м³/ч |
93,5 |
116,8 |
140,2 |
| Площадь отапливаемого помещения в м², до: |
8000 |
10000 |
12 0 00 |
| Электрическое подключение |
220 В, 50 Гц |
220 В, 50 Гц |
220 В, 50 Гц |
| Номинальный диаметр присоединения контура |
DN 80 |
DN 80 |
DN 80 |
| Диаметр дымохода, мм |
250 |
300 |
300 |
| Масса нетто, кг |
1400 |
1720 |
1950 |
