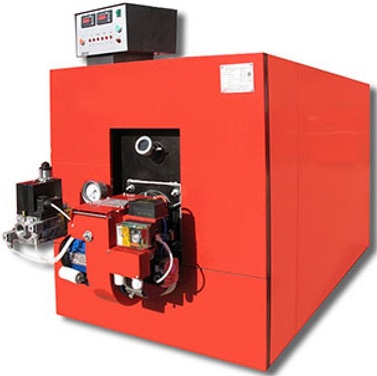

Котлы отопительные серии КВа «Квант» - стальные горизонтальные водогрейные котлы жаротрубного типа с реверсивной топкой, газоплотные, мощностью от 0,1 МВт до 5,0 МВт.Котлы серии «Квант» предназначены для эксплуатации в системах водяного отопления с принудительной циркуляцией воды. Функционируют на природном газе или лёгком жидком топливе. Установка таких котлов рекомендована в тех случаях, когда подключение к магистральному отоплению и водоснабжению невозможно либо нецелесообразно.
Возможно изготовление котлов КВа «Квант» моделей с КВа-0,2, по КВа-0,5 и КВа-0,63 со сдвоенными котлоагрегатами (горизонтально или вертикально).
- высокий КПД (не менее 92 %), подтвержденный результатами эксплуатации, реализуется за счет организации условий наиболее полного сгорания топлива и созданного эффективного теплообмена;
- высокая усталостная прочность - для долговечности котла увеличена толщина металла;
- геометрические параметры топочной камеры соответствуют горелкам ведущих иностранных и отечественных производителей;
- конвективные поверхности нагреваизготовлены с использованием бесшовных труб;
- универсальная конструкция петель фронтальной крышки, позволяющая возможность открытия в любую сторону;
- полная ремонтопригодность - сварные швы легкодоступны, для их осмотра или при необходимости ремонта достаточно открыть переднюю или заднюю крышку.
Температура уходящих газов, С:
природный газ - 160-180
жидкле топливо - 180-220
СО, мг/м3 не более - 130
NOx, мг/м3 не более
природный газ - 120
жидкле топливо - 250
*Мощность, КПД и массовый расход уходящих газов котла рассчитаны при работе на природном газе
Таблица 1 Технические характеристики котлов КВа "КВАНТ"
|
Тип котла |
КВа-0,1 |
КВа-0,12 |
КВа-0,16 |
КВа-0,2 |
КВа-0,25 |
КВа-0,3 |
КВа-0,35 |
КВа-0,4 |
КВа-0,5 |
КВа-0,63 |
КВа-0,8 |
КВа-1,0 |
КВа-1,25 |
КВа-1,6 |
КВа-2,0 |
КВа-2,5 |
КВа-3,15 |
КВа-4,0 |
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
|
Вид топлива |
|
Газ, Ж. топливо |
|||||||||||||||||
|
Номинальная теплопроизводительность, МВт |
0,1 |
0,12 |
0,16 |
0,2 |
0,25 |
0,3 |
0,35 |
0,4 |
0,5 |
0,63 |
0,8 |
1,0 |
1,25 |
1,6 |
2,0 |
2,5 |
3,15 |
4,0 |
|
|
Температура уходящих газов, 0С Прир. Газ Ж. топл. |
|
160 –180 180 -220 |
|||||||||||||||||
|
СО, мг/м3 не более |
|
130 |
|||||||||||||||||
|
NOх, мг/м3 не более Прир. Газ Ж. топл. |
|
210 250 |
|||||||||||||||||
|
Коэффициент избытка воздуха |
|
По паспорту на горелочное устройство |
|||||||||||||||||
|
Разрежение за котлом, Па |
|
50±20 |
|||||||||||||||||
|
Аэродинамическое сопротивление котла, Па |
110 |
130 |
170 |
250 |
300 |
350 |
450 |
580 |
730 |
960 |
1180 |
730 |
950 |
|
|||||
|
Гидр. сопр. при Δ20оС , мм.вод.ст |
60 |
70 |
75 |
80 |
100 |
140 |
160 |
220 |
270 |
300 |
360 |
400 |
440 |
|
|||||
|
Масс.расходуход.газов,кг/ч Мах мин |
171,4 85,7 |
206 103 |
274 137 |
343 171 |
428 214 |
514 257 |
600 300 |
680 340 |
820 410 |
1072 536 |
1344 672 |
1704 852 |
2128 1064 |
2726 1363 |
3410 1705 |
4262 2131 |
5368 2684 |
6813 3406 |
|
|
Класс котла |
|
II |
|||||||||||||||||
|
КПД, % |
|
92* |
|||||||||||||||||
|
Потери тепла в окружающую среду (q5), % |
|
1,2 |
1,1 |
1,0 |
|||||||||||||||
|
Давление воды, МПа |
|
0,6 |
|||||||||||||||||
|
Номинальный температурный режим теплоносителя (волы), С0 |
|
95 – 70, (до 110) |
|||||||||||||||||
|
Присоединительное давление газа, кПа |
|
По паспорту на горелочное устройство |
|||||||||||||||||
|
Напряжение, В/Гц |
|
220/50 |
|||||||||||||||||
|
Срок службы до, лет |
|
18** |
|||||||||||||||||
|
Масса, кг |
330 |
490 |
510 |
605 |
676 |
810 |
840 |
1180 |
1398 |
1980 |
1836 |
2750 |
2850 |
2962 |
3812 |
4380 |
6500 |
8500 |
|
|
Объем воды, л |
100 |
150 |
150 |
170 |
200 |
260 |
300 |
287 |
302 |
382 |
874 |
1110 |
1120 |
1110 |
1350 |
2550 |
3400 |
4800 |
|
|
Диаметр топки, мм |
400 |
468 |
468 |
468 |
464 |
540 |
540 |
536 |
640 |
640 |
700 |
750 |
800 |
950 |
950 |
1000 |
1200 |
1200 |
|
|
Длина топки, мм |
700 |
830 |
830 |
1000 |
1248 |
1317 |
1498 |
1698 |
1578 |
1899 |
2100 |
1973 |
2200 |
1976 |
2476 |
2700 |
2711 |
3850 |
|
|
Объем топки, м3 |
0,09 |
0,143 |
0,143 |
0,172 |
0,21 |
0,302 |
0,34 |
0,4 |
0,51 |
0,61 |
0,8 |
0,87 |
1,11 |
1,4 |
1,75 |
2,12 |
3,05 |
4,354 |
|
* - мощность, КПД и массовый расход уходящих газов котла рассчитаны при работе котла на природном газе.
** - при соблюдении водно-химического режима котла.
