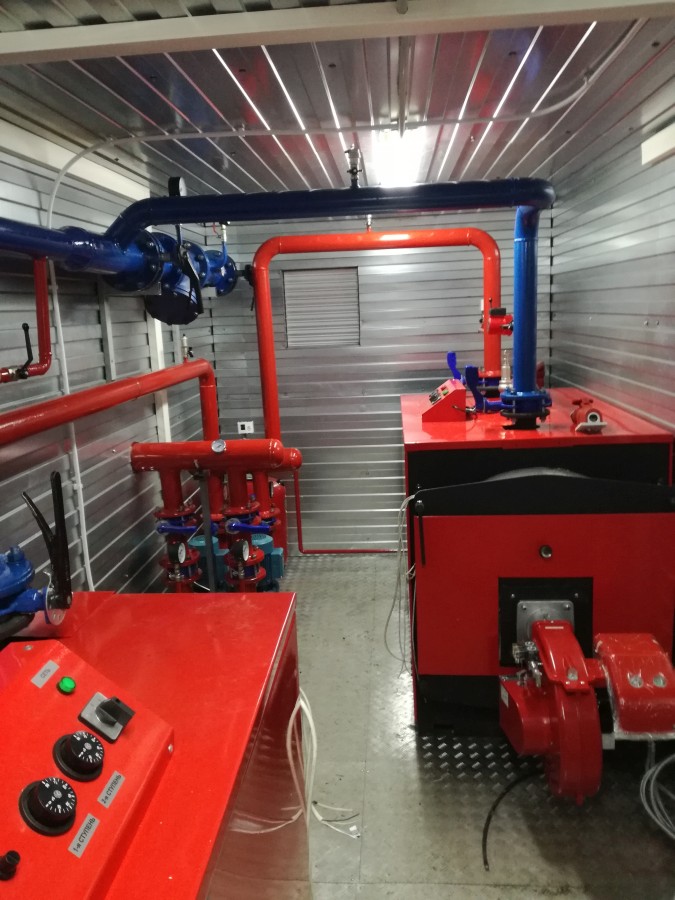

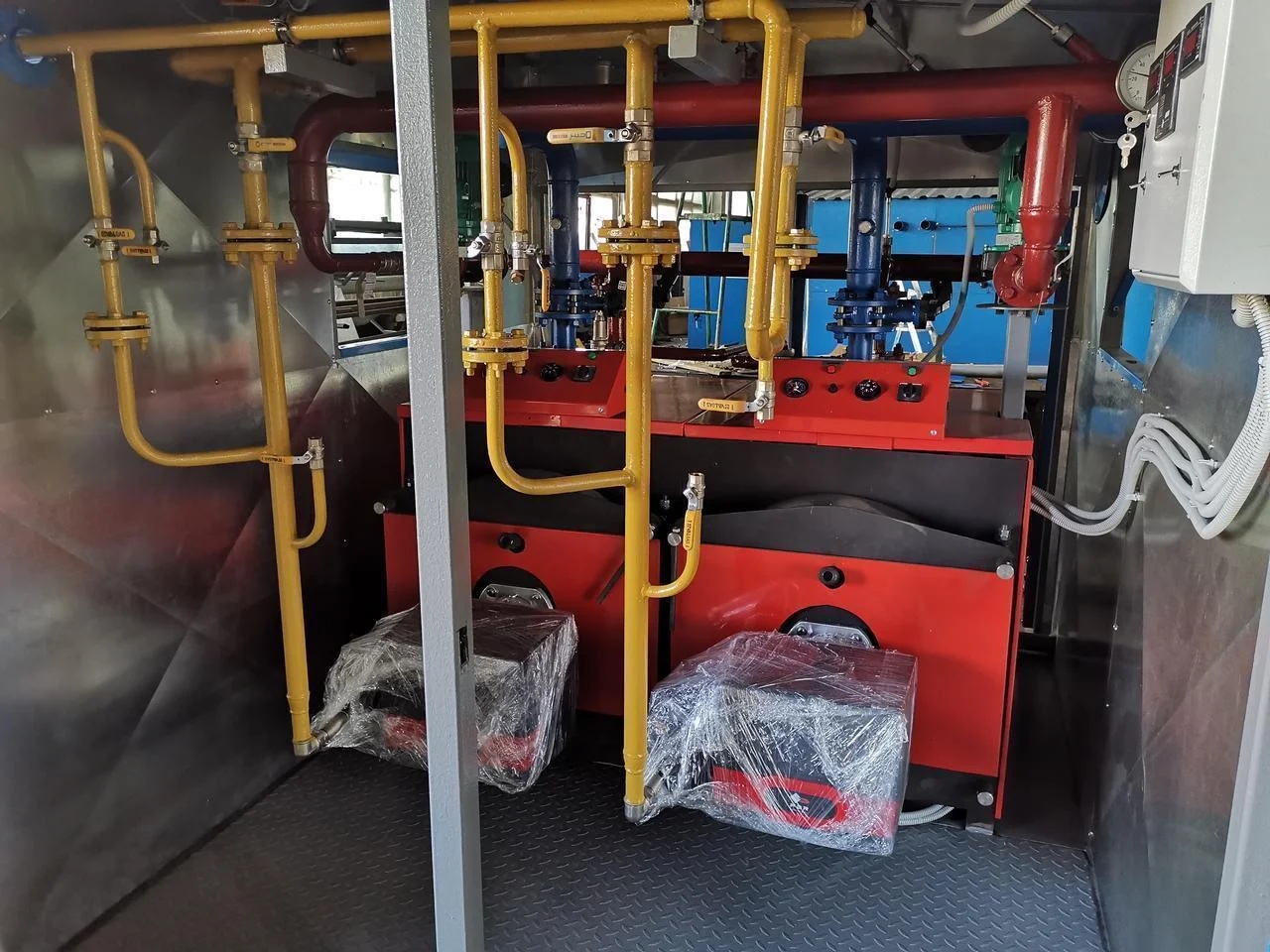

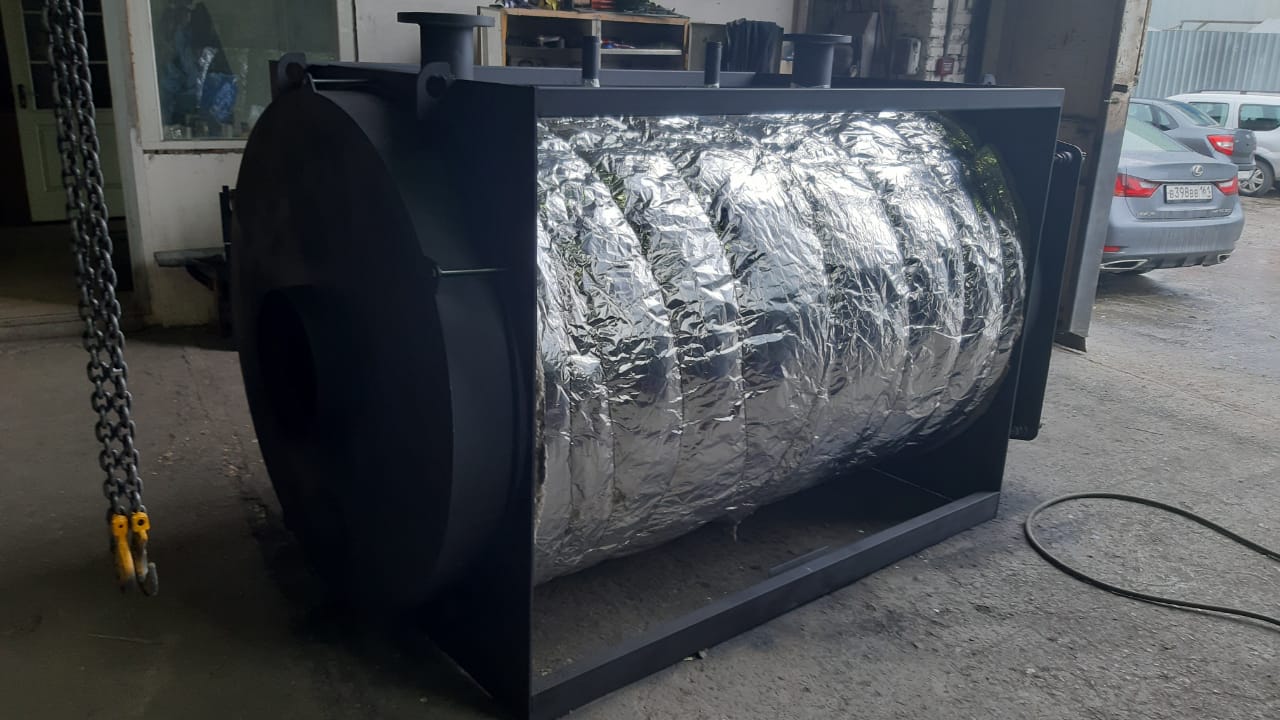

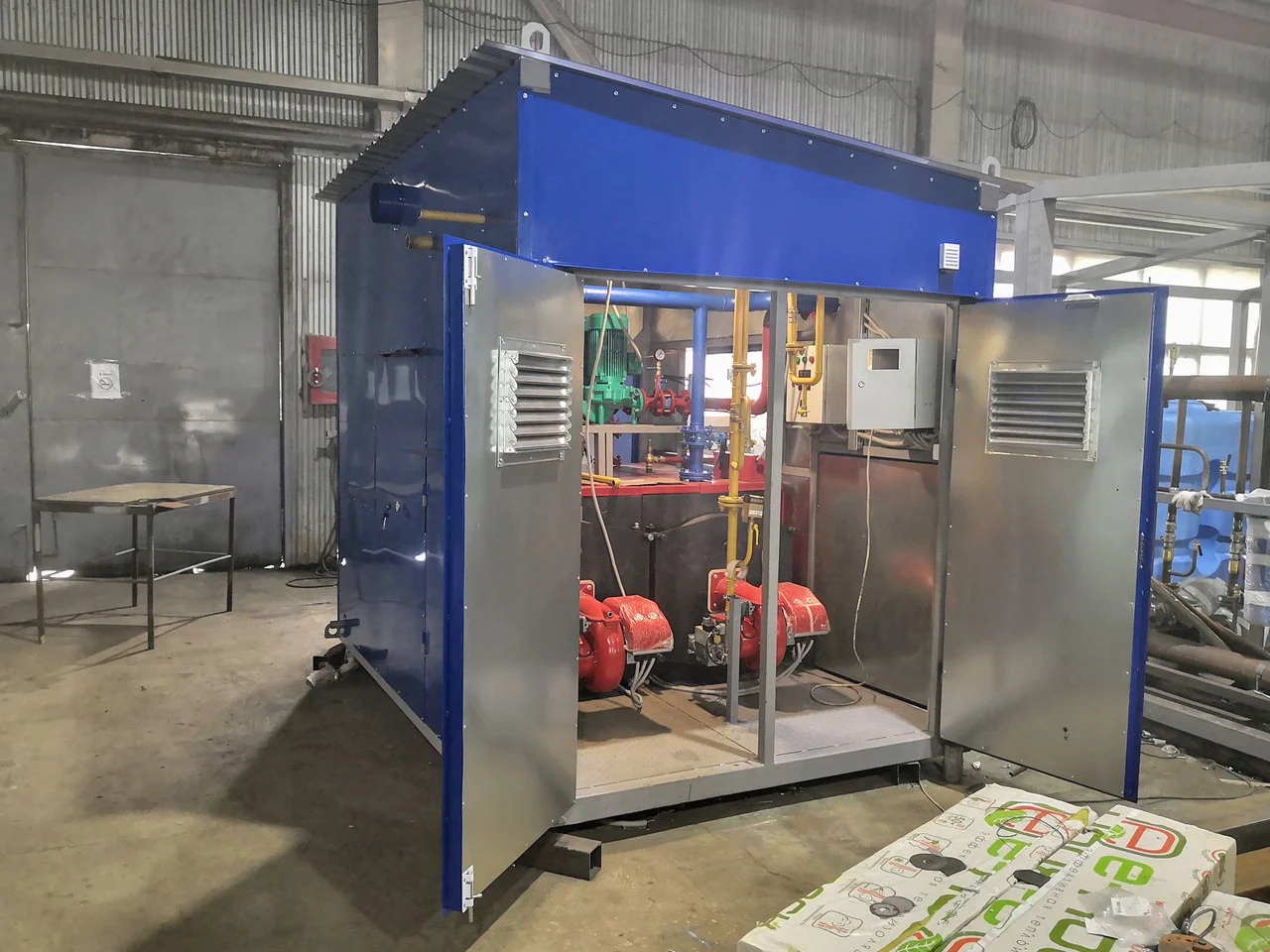

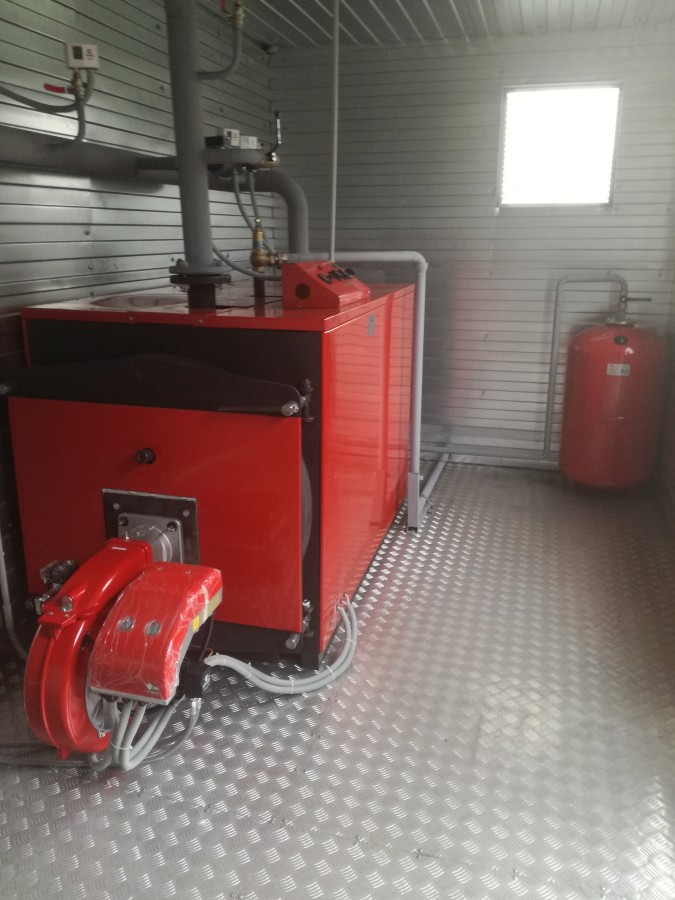

Водогрейный стальной двухходовой котел серии V

Водогрейные котлы серии V 70-250

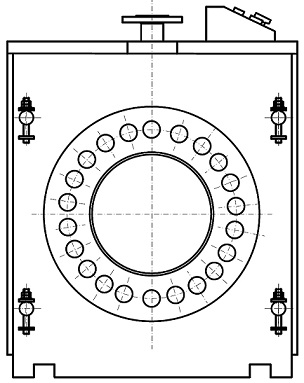

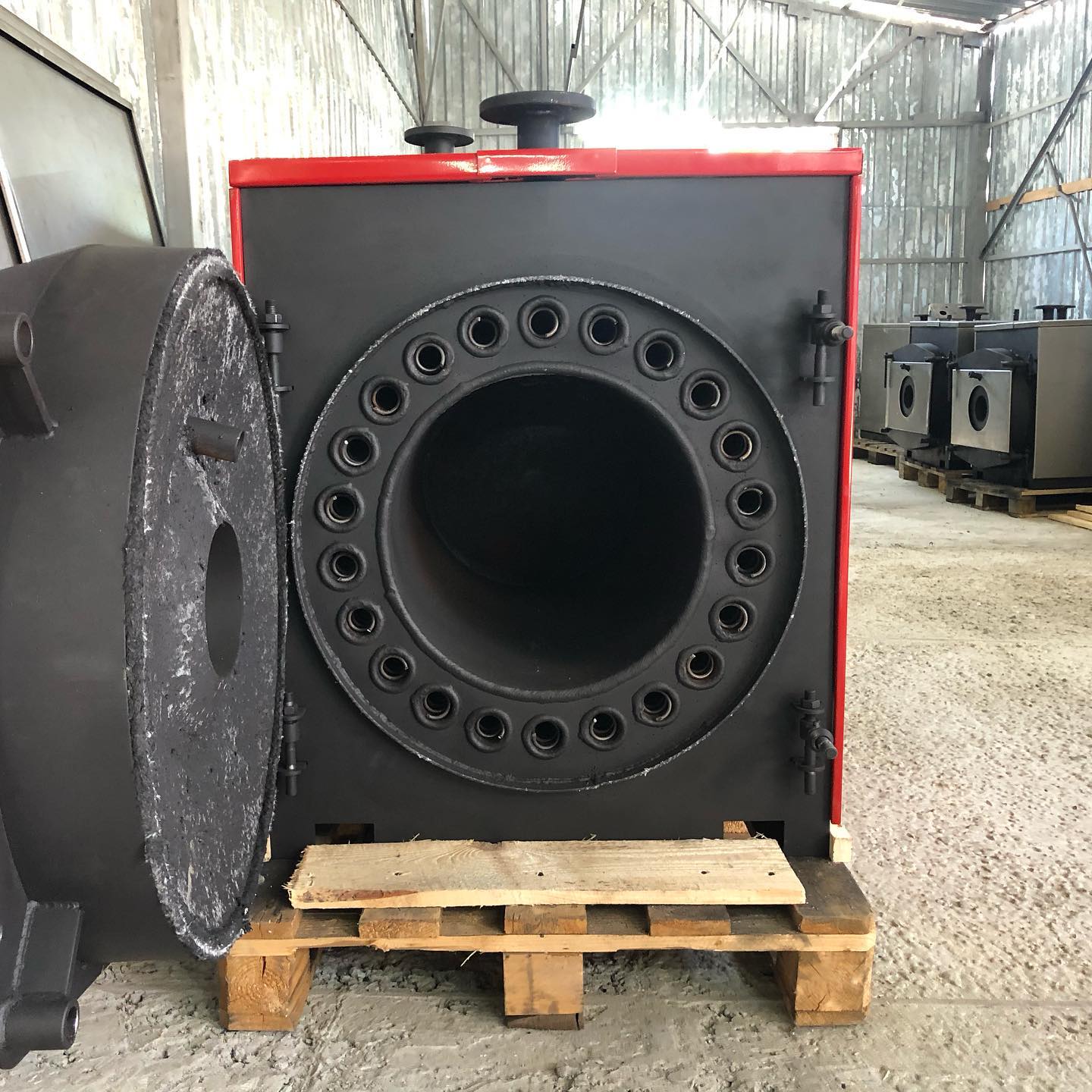

Дымогарные трубы котла расположены радиально по отношению к жаровой трубе.

Конструкция водогрейного котла с полностью омываемой топочной камерой со сферическим днищем и пучком дымогарных труб со встроенным турбулизаторами позволяет избежать локального перегрева или охлаждения жаровой трубы, температурных напряжений сварочных швов, температурной деформации котловых элементов

В комплектацию котла входят: термостатическая панель управления, ответные фланцы для гидравлических соединений, монтажный фланец под горелку, турбулизаторы.

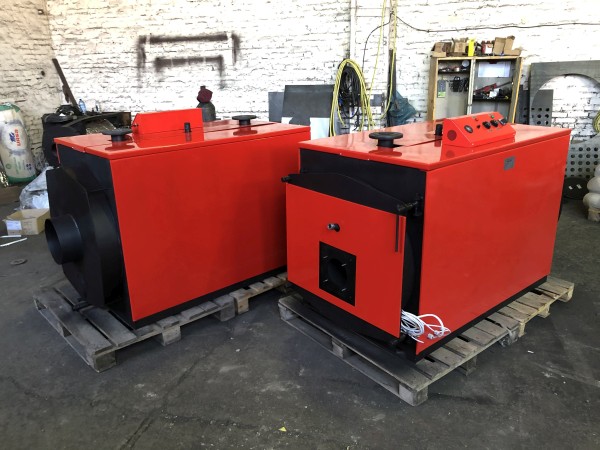

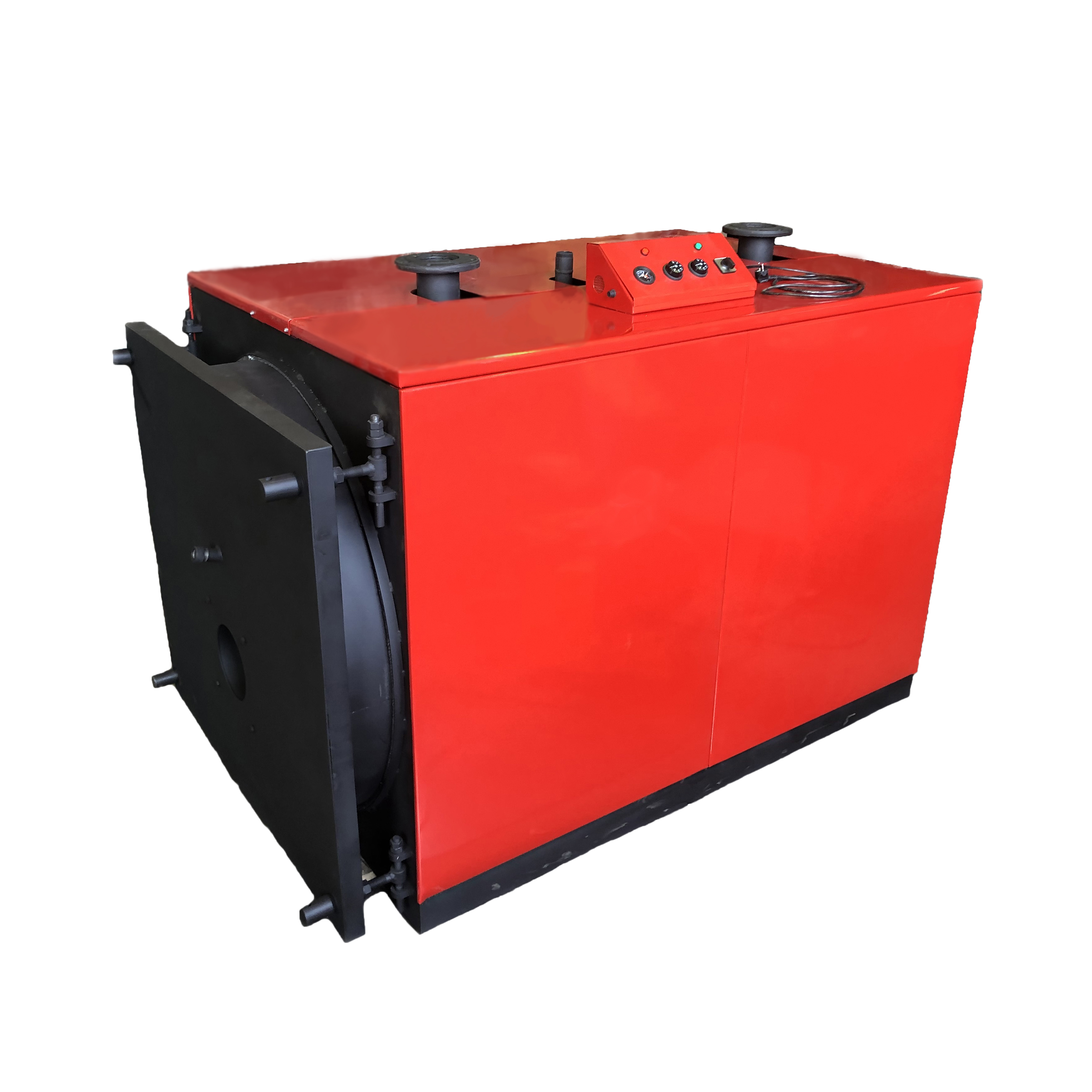

Водогрейные котлы серии V 300-1300

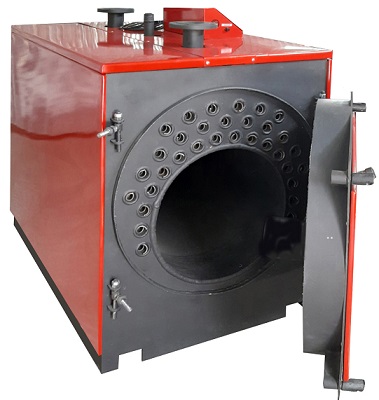

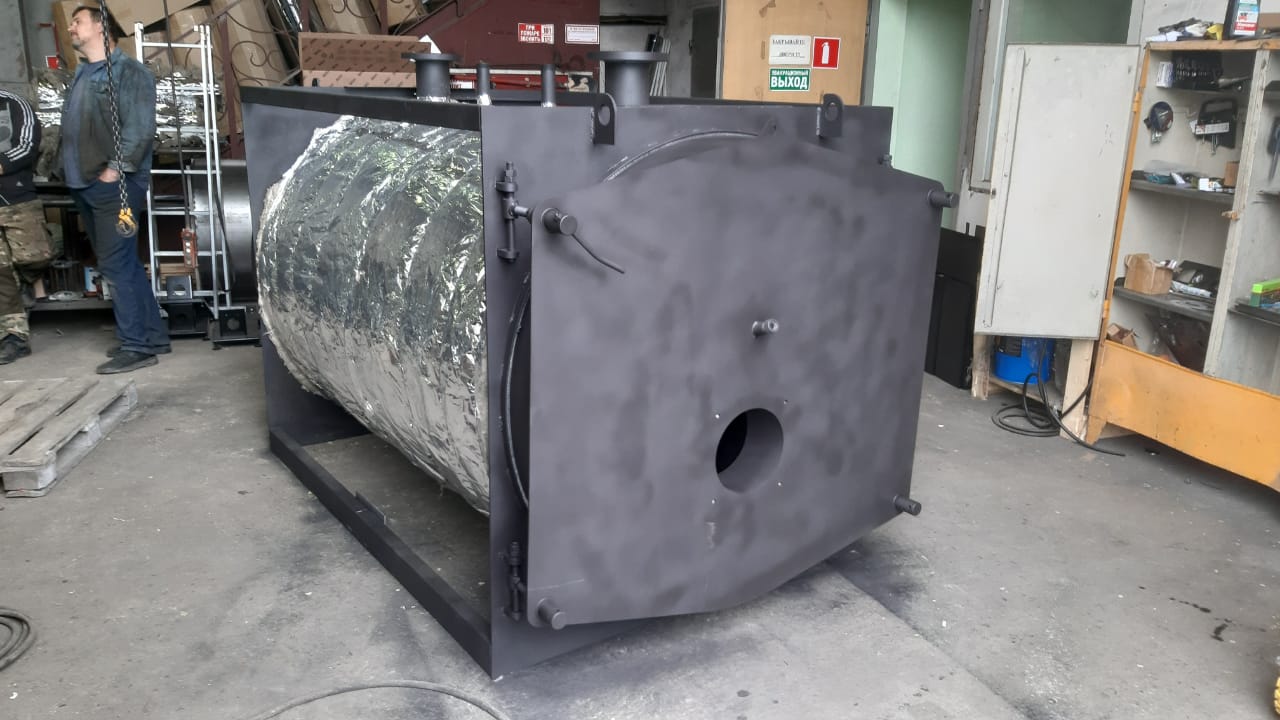

Дымогарные трубы котла смещены в верхнюю часть котлового блока, в результате чего значительно снижается возможность образования конденсата при пониженной температуре обратной линии.

Отсутствие дымогарных труб в нижней части котлового блока позволяет избежать зон с пониженной циркуляцией теплоносителя, являющейся причиной образования шлаков.

Топливо:

— природный газ при теплоте сгорания Qi= 8700 ккал/нм³

— дизельное топливо при теплоте сгорания Qi= 10200 ккал/кг с максимальной вязкостью 1,5° Е при 20°C

— мазут при теплоте сгорания Qi=9700 ккал/кг с максимальной вязкостью 100° Е при 80°C.

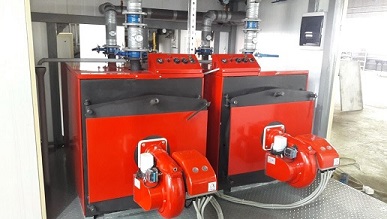

Водогрейный стальной двухходовой котел D500 номинальной мощностью 500 кВт. Размеры.

N1 — присоединение прямого потока DN80	N3 — присоединение предохранительных клапанов 1”¼
N2 — присоединение обратного потока DN80	N4 – патрубок заполнения и дренажа котла 1”

Термостатическая панель управления водогрейных котлов серии V.

1. Термоманометр

2. Блокирующий термостат

3. Световой индикатор аварии

4. Регулирующий термостат второй ступени горелки

5. Регулирующий термостат первой ступени горелки

6. Выключатель

Регулирующие термостаты имеют рабочее поле от 55°С до 110°С и настраиваются посредством передней рукоятки управления.

Блокирующий термостат имеет фиксированную настройку (120-6)°С и ручную перезарядку.

Основные технические характеристики моделей котлов от V70 до V350 Таблица 1

Модель котла	V 70	V 100	V 150	V 200	V 250	V 300	V 350
Теплопроизводительность, кВт	70	100	150	200	250	300	350
Коэффициент полезного действия (брутто), %	92,11	92,11	92,02	91,74	91,91	92,31	92,11
Максимальное рабочее давление, МПа (бар)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Сопротивление камеры сгорания, мбар	1,4	1,5	1,6	1,8	2	2,9	4,1
Объем водяной полости, л	144	144	194	194	320	360	450
Максимальная рабочая t воды, º С	95	95	95	95	95	95	95
Минимальная t воды в обратном трубопроводе, º С, на газообразном/жидком топливе	55 / 60	55 / 60	55 / 60	55 / 60	55 / 60	55 / 60	55 / 60
Температура дымовых газов, º С	180	180	180	180	180	180	180
MAX расход газа, м³/ч	8,2	11,7	17,5	23,4	29,2	35,1	40,9
Площадь отапливаемого помещения, м², не более*	700	1000	1500	2000	2500	3000	3500
Электрическое подключение	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц
Номинальный диаметр присоединения контура	DN 50	DN 50	DN 50	DN 50	DN 50	DN 65	DN 65
Диаметр дымохода, мм	200	200	250	250	250	250	250
Масса нетто, кг	320	330	360	380	430	580	670

Основные технические характеристики моделей котлов от V400 до V1000

Таблица 2

Модель котла	V 400	V 500	V 600	V 700	V 800	V 900	V 1000
Теплопроизводительность, кВт	400	500	600	700	800	900	1000
Коэффициент полезного действия (брутто), %	92,17	92,25	92,26	92,25	92,29	92,23	92,2 2
Максимальное рабочее давление, МПа (бар)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Сопротивление камеры сгорания, мбар	4,2	4,2	6,4	5,2	7,2	5,2	4,1
Объем водяной полости, л	490	530	645	855	855	950	1800
Максимальная рабочая температура воды, º С	95	95	95	95	95	95	95
Минимальная t воды в обратном трубопроводе, º С, на газообразном/жидком топливе	55 / 60	55 / 60	55 / 60	55 / 60	55 / 60	55 / 60	55 / 60
Температура дымовых газов, º С	180	180	180	180	180	180	180
MAX расход газа, м³/ч	46,7	58,4	70,1	81,8	93,5	105,1	123,5
Площадь отапливаемого помещения в м², до:	4000	5000	60 00	70 00	80 00	90 00	10 0 00
Электрическое подключение	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц
Номинальный диаметр присоединения контура	DN 65	DN 80	DN 80	DN 100	DN 100	DN 100	DN 125
Диаметр дымохода, мм	250	300	300	350	350	350	400
Масса нетто, кг	690	850	965	1205	1315	1415	1845

Основные технические характеристики моделей котлов от V1100 до V1300

Таблица 3

Модель котла	V 1100	V 1200	V 1300
Теплопроизводительность, кВт	1100	1200	1300
Коэффициент полезного действия (брутто), %	92,24	92,24	92,26
Максимальное рабочее давление, МПа (бар)	0,6 (6)	0,6 (6)	0,6 (6)
Сопротивление камеры сгорания, мбар	5,4	5,5	6,5
Объем водяной полости, л	1900	1950	1 98 0
Максимальная рабочая температура воды, º С	95	95	95
Минимальная t воды в обратном трубопроводе, º С, на газообразном/жидком топливе	55 / 60	55 / 60	55 / 60
Температура дымовых газов, º С	180	180	180
MAX расход газа, м³/ч	135,8	148,1	160,5
Площадь отапливаемого помещения в м², до:	11 0 00	12 0 00	13 0 00
Электрическое подключение	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц
Номинальный диаметр присоединения контура	DN 125	DN 125	DN 125
Диаметр дымохода, мм	400	400	400
Масса нетто, кг	1855	1865	1875

Габаритные размеры котлов V70 - V1300

Таблица 4

Модель котла	Н	Н1	Н 2	Н 3	L	P	P2	P3	P4	P5	Øa	Øb	N1	N2	N 3, дюймы
D 70	970	910	440	440	770	1 04 5	795	370	375	440	150	200	DN 50	DN 50	1
D 100	970	910	440	440	770	1185	795	370	375	440	150	200	DN 50	DN 50	1
D 150	975	905	440	440	780	1450	1040	360	640	450	160	250	DN 50	DN 50	1
D 200	975	905	440	440	780	1450	1040	360	640	450	160	250	DN 50	DN 50	1
D 250	975	905	440	440	780	1720	1330	370	910	440	160	250	DN 50	DN 50	1
D 300	1075	1015	490	490	870	1720	1330	370	910	440	160	250	DN 65	DN 65	1
D 350	1075	1015	490	490	870	1920	1530	370	1080	440	160	250	DN 65	DN 65	1 ¼
D 400	1075	1015	490	490	870	1920	1530	370	1080	440	160	250	DN 65	DN 65	1 ¼

D 500	1210	1130	540	540	990	1920	1530	370	1080	440	200	300	DN 80	DN 80	1 ¼*
D 600	1210	1130	540	540	990	2200	1810	370	1390	440	200	300	DN 80	DN 80	1 ¼*
D 700	1340	1355	445	650	1300	2280	1800	720	1130	430	200	350	DN 100	DN 100	1½*
D 800	1440	1355	445	650	1300	2390	1900	720	1240	430	200	350	DN 100	DN 100	1½*
D 900	1440	1355	445	650	1300	2550	2050	720	1400	430	200	350	DN 100	DN 100	1½*
D 1000	1640	1535	550	740	1440	2550	2050	720	1400	430	200	350	DN 125	DN 125	1½*
D 1100	1640	1535	550	740	1440	2550	2050	720	1400	430	200	350	DN 125	DN 125	1½*
D 1200	1640	1535	550	740	1440	2550	2050	720	1400	430	200	350	DN 125	DN 125	1½*
D 1300	1640	1535	550	740	1440	2550	2050	720	1400	430	200	350	DN 125	DN 125	1½*

* на котлоагрегате установлено 2 штуцера под предохранительный клапан
